系統簡介

土壤呼吸是全球碳循環中重要的流通途徑之一，是表征土壤質量和肥力的重要生物學指標。土壤呼吸可通過直接或間接方式進行測定，其中動態氣室與紅外氣體分析器相結合是公認的較為理想的測定方法。

該系統是一款基于動態氣室與紅外分析原理而*新設計的高精度、智能化、高性能的土壤呼吸長期定位自動監測系統。系統主要包括不透明自動開閉動態氣室、高精度紅外CO2氣體分析器、數據采集及控制系統、氣路自動切換系統等。系統采用了獨特的自動開閉動態氣室、壓力補償裝置、氣路自動控制裝置等，可野外長時間連續自動測量土壤呼吸，并可根據需要*多擴展至16個通道，實現多點土壤呼吸的長期連續測定。其原理是：在測量過程中，將密閉氣室覆蓋于一定面積的土壤表面，氣泵使氣體在呼吸室與分析器之間形成循環，測定一段時間氣路中CO2濃度的變化，可計算該段時間土壤的CO2通量變化。并通過同步檢測同化箱內外的微環境，可進一步分析微環境變化對測量結果的影響。

應用領域

用于同步監測單點或多點從土壤表層向大氣排放CO2氣體的呼吸速率。廣泛應用在農業、林業、生態、氣象、地質等領域土壤碳排放規律方面的科學研究。

系統特點

可野外長時間連續自動測量土壤呼吸；

堅固耐用，操作簡單，無需專業人員；

動態氣室及壓力補償裝置盡可能減小氣室內外環境差異；

獨特的氣室驅動裝置保證氣室開閉緩慢穩定，減小對氣室內外環境的擾動；

可根據需要自由選擇1～16個通道，實現多點測定。

技術參數

CO2濃度量程：0～3000ppm，精度：±（1%的全量程+1.5%的度數）；

數據存儲時間：1～60min可選；

連接呼吸室個數：1～16可選；

顯示：LCD液晶顯示；內存：標準2MB，可擴展；

接口：USB或RS232接口與計算機進行數據通訊；

無線網絡：支持GPRS遠程無線傳輸；

電源電壓：12VDC；

呼吸室尺寸：160mm直徑×170mm高，標準電纜和氣管長度5米（可根據需要選擇）；

工作溫度：-20～60℃，工作濕度：0～100%（無凝結）。

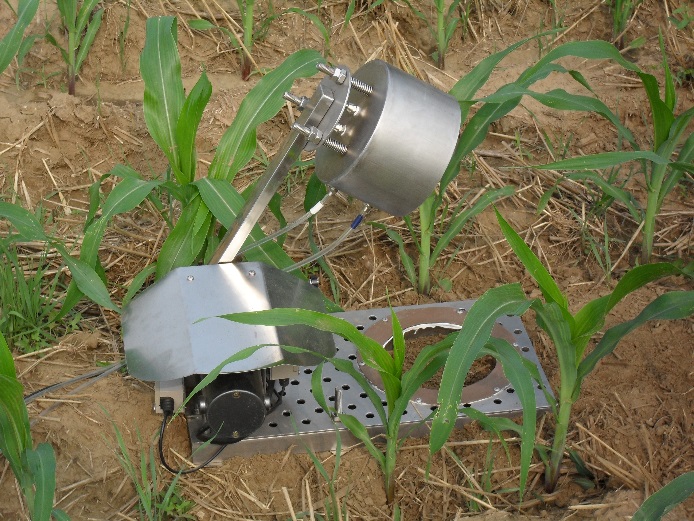

系統組成

應用案例

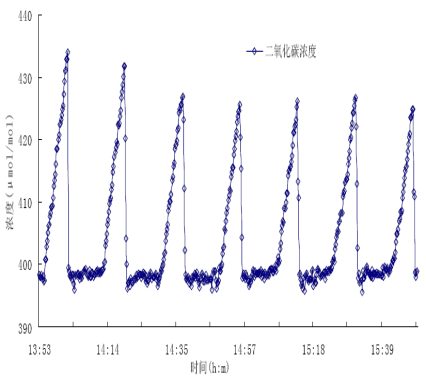

圖a  RR-7330 測量系統測量閉路箱內CO2累積過程及線性關系（中國農業大學，韓廣魯，2010）

圖b  RR-7330測量系統四個通道測量的土壤呼吸與li-8100測量日變化對比（中國林科院，高峻，2011）

相關文獻

1.高峻，韓廣魯，黃彬香等，多通道土壤呼吸長期自動測量系統的集成與性能測試，林業科學，2011,47（9）：153~157。
